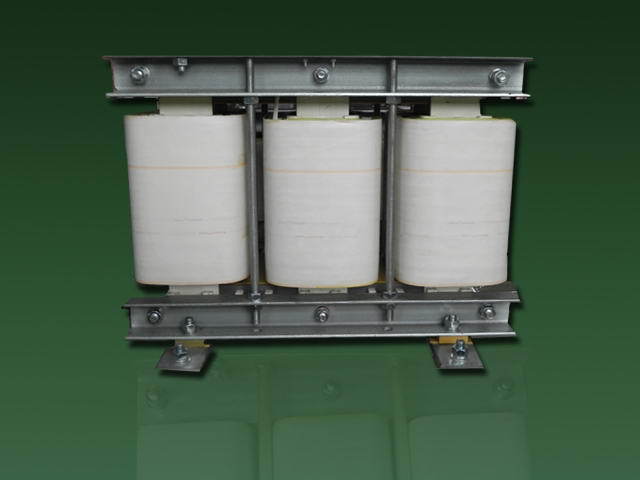

点击图片查看原图W-LKSG低压滤波电抗器
注：可根据谐波电压和电流进行吸收或阻断大小来设计
滤波电抗器用途
W-LKSG滤波电抗器适用于无功补偿和谐波治理系统中，滤波电抗器与电容器联接，利用LC谐振物理特性，产生最小的阻抗或最大的阻抗，将电网中相应频率的谐波电压和电流进行吸收或阻断，达到谐波滤除目的，并保持系统功率因数的最佳值，使电网的电能质量得到明显有效地改善。
W-LKSG 滤波电抗器产品命名说明：
滤波电抗器特点：
■ 铁芯采用优质冷轧取向硅钢片、芯柱由多个气隙分成均匀小段。
■ 采用线材或片材、排列紧密均匀、线间设有通风道、散热功能良好。
■ 工艺流程严谨、先进，真空浸漆、烘干，具有良好的品质因数。
■ 可在I1加In的环境下长期运行。
滤波电抗器执行标准：
GB10229-1988《电抗器》
滤波电抗器环境条件:
■ 环境温度-25℃～+45℃；相对温度≤90%RH。
■ 海拔高度不超过2000m。
■ 无剧烈震动和冲击，无易燃易爆危险品，无导电尘埃。
■ 周围应有良好的通风条件，如装在机柜内，应有排风设施。
■ 耐温等级H级（180℃）以上。
滤波电抗器技术指标：
■ 可用于400V、660V、690V等系统。
■ 调谐频点：150HZ、250HZ、350HZ、550HZ等不同频率。
■ 额定绝缘水平3KV/min。
■ 电抗器各部位的极限温升，绕组不超过80K,铁芯不超过95K.
■ 电抗器噪音不大于45dB。
■ 三相电抗器的任意两相电抗值之差不大于3%。
■ 能在工频加谐波大于1.35倍额定电流下长期运行。
定货时须提供以下数据：
■ 电抗器的电感量
■ 电抗器的电流量
■ 谐振频点
