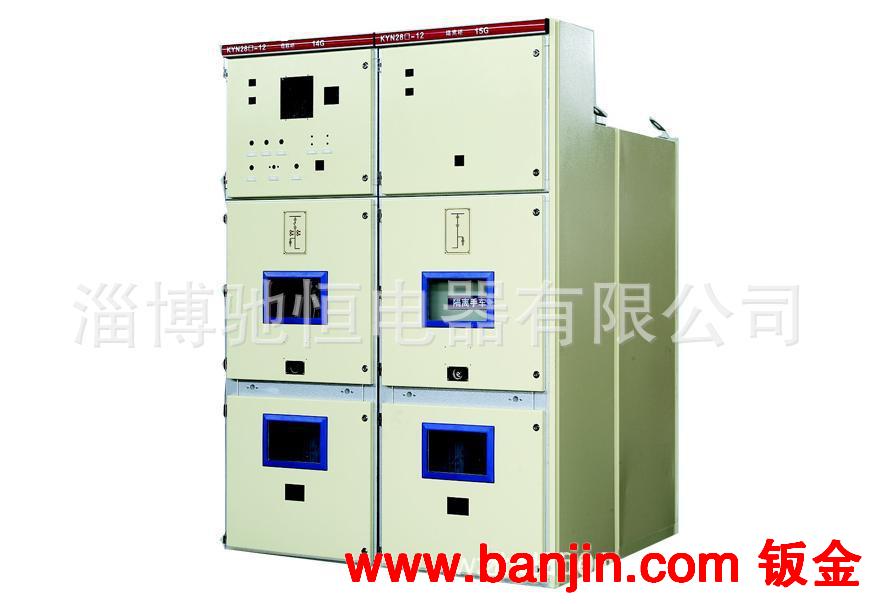

点击图片查看原图1、用途
KYN61—40.5铠装移开式金属封闭开关设备，使用于40.5KV三相交流50Hz电力系统中，做为发电厂用电、输变电系统变电所的受配电、工矿企事业配电等场合；对电路具有控制、保护和监视等功能。
2、正常环境条件
a、环境温度：上限+40℃，下限-40℃；
b、海拔：1000m以下；
c、温度；日平均相对温度不大于95%，月平均相对温度不大于90%；
d、地震：地震烈度不超过8度；
e、周围空气不受腐蚀性或可燃性气体，水蒸气等明显污染；
3、主要特点
a、柜体结构采用组装式，断路器采用手车落地式结构；
b、可选配：全国联合设计的真空断路器ZN85—40.5（3AV3）、ABB公司真空断路器VD4—40.5、厦门华电固封式真空断路器VEP—40.5、阿海珐SF6断路器FP40225D、施耐德SF6断路器SF2，同类断路器具有互换性；
c、手车车架中装有丝杠螺母推进结构、超越离合器，可轻松移动手车，并能防止误操作而损坏推进机构；
d、主开关、手车、开关柜门之间的连锁均采用强制性机构闭锁方式；满足“五防”连锁功能；
e、所有的操作均可在柜门关闭状态下进行，保障操作人员的安全；
f、电缆室空间充裕，可连接多根电缆，并可架空出线；
g、外壳防护等级为IP3X，手车室门打开及各隔离室空间防护等级为IP2X。
4、主要参数
序号 | 名称 | 单位 | 参数 |
1 | 额定电压 | KV | 40.5 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 1250 1600 (2000) |
4 | 工频耐压 | KV | 95 |
V | 2000 | ||
5 | 雷电冲击耐压 | KV | 185 |
6 | 额定开断电流（有效值） | KA | 25 31.5 |
7 | 额定关河电流（峰值） | KA | 63 80 |
8 | 额定动稳定电流（峰值） | KA | 63 80 |
9 | 额定4S热稳定 | KA | 25 31.5 |
10 | 辅助控制回路额定电压 | KA | -48，-110，-220，~110，~220 |
11 | 防护等级 | V | 外壳IP3X隔室间，断路器室门打开时IP2X |
